Hệ thống giám sát camera hồng ngoại quang điện tử mini EOSS cho xe không người lái

Jh602-28015 Hệ thống giám sát camera hồng ngoại điện tử tàu-Borne (EOSS)

1.1 Giới thiệu sản xuất

J H602-28015 Hệ thống giám sát quang điện từ tàu là một hệ thống cơ điện quang tích hợp cao được trang bị camera ánh sáng ban ngày HD 1080p và camera nhiệt làm mát bằng MWIR. Máy ảnh được đặt vào một nền tảng ổn định 2 trục và 2 gimbal. Nổi bật với thiết kế nhỏ gọn và mô-đun, nó được cung cấp cho các tàu đáp ứng các yêu cầu quân sự và dân sự như tìm kiếm, quan sát, trinh sát và theo dõi các mục tiêu trên mặt biển, được áp dụng rộng rãi trong hải quân, cảnh sát, bảo vệ bờ biển và hàng hải, v.v.

1.2 Chức năng chính

1. Ổn định 2 trục (góc phương vị và độ cao), hệ thống điều khiển servo và hệ thống điều khiển servo có độ chính xác cao thực hiện trinh sát vùng phủ sóng đầy đủ.
2. Kích thước nhỏ gọn, trọng lượng nhẹ, khả năng thích ứng mạnh mẽ, tiêu thụ điện năng thấp và hiệu quả chi phí cao.
3. Chức năng theo dõi video. Theo dõi thời gian thực, theo dõi thủ công / tự động và tự động khóa có sẵn.
4. Hiệu chỉnh độ chính xác cao đảm bảo trục quang của IR và CCD được căn chỉnh.
5. Gimbal được kiểm soát bởi phần mềm thân thiện với người dùng
6. Chế độ hoạt động, góc phương vị và dữ liệu góc độ cao có thể được hiển thị trên video và truyền trở lại.
7. Hoàn toàn kín, chống nước, chống rung, chống sốc, tuổi thọ cao trong môi trường khắc nghiệt.

1.3.1 Thông số kỹ thuật hệ thống

1. Độ phủ Azimuth: n × 360 ° liên tục
2. Độ cao của cơn thịnh nộ: -20 ° ~ + 75 ° ( chiều ngang là 0 ° , d sở hữu là âm. )
3. Độ chính xác ổn định: .50,5mrad (1σ)
4. Độ chính xác của góc: ± 0,1 ° (1σ)
5. Định dạng hình ảnh đầu ra: SDI

1.3.2 Camera ban ngày HD

1. CCD: SONY 1 / 2.8CMOS
2. Độ phân giải: 1920 × 1080
3. Độ dài tiêu cự: 4.3mm ~ 129mm (zoom quang 30 ×)
4. FOV: 63,7 ° ~ 2,3 °
5. Ống kính: HD 2,13 triệu pixel
6. Lấy nét: Tự động

1.3.3 Camera nhiệt hồng ngoại

1. Máy dò: Máy dò MWIR làm mát 640 × 512
2. Phổ: 3μm ~ 5μm
3. Kích thước pixel: 15μm × 15μm
4. Tiêu cự: 30mm ~ 300mm

1.3.4 Mô-đun theo dõi video

1. Mục tiêu tìm kiếm tự động / thủ công trong khu vực được chỉ định

Lựa chọn mục tiêu: hỗ trợ khóa tự động / thủ công
Cảnh theo dõi mục tiêu: lên sóng, ra biển (có thể tối ưu hóa mục tiêu trên cơ sở video / hình ảnh do người dùng cung cấp).
Mục tiêu thu hồi thông minh sau khi bị mất trong thời gian ngắn

1. Hỗ trợ FOV cố định hoặc camera FOV biến. Trong trạng thái theo dõi, nó tiếp tục theo dõi mục tiêu trong khi thay đổi FOV.
2. Thông số:

• Độ tương phản theo dõi tối thiểu: 10%
• SNR tối thiểu: 10dB
• Kích thước mục tiêu tối thiểu: 3 × 3 pixel
• Độ trễ đầu ra: <40ms
• Độ chính xác phát hiện: ≤0.1 °
• Thời gian xử lý: <100ms
• Phạm vi phát hiện: góc phương vị ± 60 °, độ cao ± 45 °

1. Đầu vào video: Video kỹ thuật số HD-SDI 1 chiều, video tương tự PAL 1 chiều
2. Đầu ra video: Video kỹ thuật số SDI 1 chiều
3. Giao tiếp: RS422 1 chiều
4. Điện áp làm việc: DC5V

1.3.5 Thông số môi trường

1. Nhiệt độ hoạt động: -20 ºC ~ + 50 ºC
2. Nhiệt độ lưu trữ: -30 ºC ~ + 60 ºC
3. Chống rung: GJB 150.16A-2009, A.2.3.11 Tàu ^thứ 21
4. Chống mưa: GB 4208-2008 IP67

1.3.6 Tham số vật lý

1. Kích thước : ≤Φ260mm × 360mm (H)
2. Màu: Xám hải quân
3. Cân nặng: ≤20kg
4. Điện áp hoạt động: DC24V
5. Công suất tiêu thụ: 45050W
6. Cài đặt: không yêu cầu damper. Gimbal được kết nối cứng nhắc với bệ. Gimbal không có dòng tốt nghiệp về hướng phương vị.
   1. Thành phần hệ thống

JH602-28015 EOSS được cung cấp cho tàu tuần tra, được sử dụng để theo dõi, theo dõi và định vị các mục tiêu trên biển và trên không. Trong khi tàu tuần tra đang làm nhiệm vụ, trạng thái gimbal và video được truyền trở lại và hiển thị trên phần mềm; Ngoài ra, các lệnh điều khiển được gửi đến gimbal bởi phần mềm thân thiện với người dùng để thực hiện điều khiển và vận hành theo thời gian thực.
Toàn bộ hệ thống bao gồm gimbal, hộp điện tử, phần mềm vận hành và điều khiển.

1. 1. Bộ phận chống rung

Gimbal là một đơn vị cảm biến (tủ quang) nô lệ cho một nền tảng servo ổn định con quay hai trục (độ cao và góc phương vị). Bộ cảm biến được trang bị camera nhiệt độ phân giải cao 640 × 512 MWIR với ống kính zoom liên tục 15 ~ 280mm và camera ban ngày 1920 × 1080 HD, có khả năng phát hiện, nhận dạng, nhận dạng và theo dõi mục tiêu vào ban ngày và ban đêm. Gimbal với bệ được lắp đặt trên boong theo môi trường thực tế.
Giao diện bên ngoài là đầu nối hàng không 26pin.

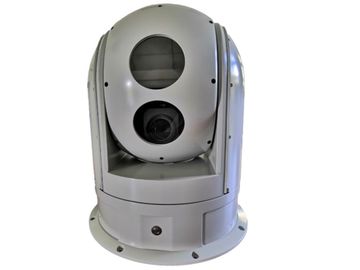

Bản đồ vật lý
