Hệ thống giám sát quang điện tử tàu Borne 2 trục có độ chính xác cao EOSS

2 trục Độ chính xác cao Hệ thống giám sát quang điện tử trên tàu (EOSS)

1.1 Giới thiệu sản xuất

JH602-28015hệ thống giám sát quang điện trên tàu là một hệ thống quang-cơ-điện tích hợp cao được trang bị camera ánh sáng ban ngày HD 1080p và camera nhiệt làm mát MWIR.Máy ảnh đang chuyển sang nền tảng ổn định 2 trục và 2 gimbal.Nổi bật với thiết kế nhỏ gọn và kiểu mô-đun, nó được cung cấp cho các tàu đáp ứng các yêu cầu quân sự và dân sự như tìm kiếm, quan sát, trinh sát và theo dõi các mục tiêu trên mặt biển, được ứng dụng rộng rãi trong hải quân, cảnh sát, bảo vệ bờ biển và hàng hải, v.v.

1.2 Các tính năng chính

1. Ổn định 2 trục (phương vị và độ cao), hệ thống điều khiển con quay hồi chuyển và servo có độ chính xác cao thực hiện trinh sát toàn diện.
2. Kích thước nhỏ gọn, trọng lượng nhẹ, khả năng thích ứng mạnh mẽ, tiêu thụ điện năng thấp và hiệu quả chi phí cao.
3. Chức năng theo dõi video.Theo dõi thời gian thực, theo dõi thủ công/tự động và tự động khóa đều có sẵn.
4. Hiệu chỉnh độ chính xác cao đảm bảo trục quang học của IR và CCD thẳng hàng.
5. Gimbal được điều khiển bởi phần mềm thân thiện với người dùng
6. Chế độ hoạt động, dữ liệu góc phương vị và góc độ cao có thể được hiển thị trên video và được truyền lại.

1.3.1 Thông số kỹ thuật hệ thống

1. Vùng phủ sóng phương vị: n×360° liên tục
2. Độ cao Covethịnh nộ: -20°~+75°(ngang là 0°,đsở hữu là âm.)
3. Độ chính xác ổn định: ≤0,5mrad(1σ)
4. Độ chính xác góc: ±0,1°(1σ)
5. Định dạng hình ảnh đầu ra: SDI

1.3.2 Camera ánh sáng ban ngày HD

1. CCD: SONY 1/2.8CMOS
2. Độ phân giải: 1920×1080
3. Độ dài tiêu cự: 4,3mm~129mm (zoom quang 30×)
4. FOV: 63,7°~2,3°
5. Ống kính: HD 2,13 triệu điểm ảnh
6. Lấy nét: Tự động

1.3.3 Camera nhiệt hồng ngoại

1. Đầu dò: Đầu dò MWIR làm mát 640×512
2. Quang phổ: 3μm~5μm
3. Kích thước điểm ảnh: 15μm×15μm
4. Độ dài tiêu cự: 30mm~300mm

1.3.4 Mô-đun theo dõi video

1. Mục tiêu tìm kiếm tự động/thủ công trong khu vực được chỉ định

Lựa chọn mục tiêu: hỗ trợ khóa tự động/thủ công
Cảnh theo dõi mục tiêu:bay, biển (có khả năng tối ưu hóa mục tiêu trên cơ sở video/hình ảnh do người dùng cung cấp).
Lấy lại mục tiêu thông minh sau khi bị mất trong thời gian ngắn

1. Hỗ trợ camera FOV cố định hoặc FOV thay đổi.Ở trạng thái theo dõi, nó tiếp tục theo dõi mục tiêu trong khi thay đổi FOV.
2. Thông số:

• Độ tương phản theo dõi tối thiểu: 10%
• SNR tối thiểu: 10dB
• Kích thước mục tiêu tối thiểu: 3×3 pixel
• Độ trễ đầu ra: <40ms
• Độ chính xác phát hiện: ≤0,1°
• Thời gian xử lý: <100ms
• Phạm vi phát hiện: góc phương vị ±60°, độ cao ±45°

1. Đầu vào video: video kỹ thuật số HD-SDI 1 chiều, video analog PAL 1 chiều
2. Đầu ra video: video kỹ thuật số SDI 1 chiều
3. Giao tiếp: 1 chiều RS422
4. Điện áp làm việc: DC5V

1.3.5 Thông số môi trường

1. Nhiệt độ hoạt động: -20ºC~+50ºC
2. Nhiệt độ bảo quản:-30ºC~+60ºC
3. Chống rung: GJB 150.16A-2009, A.2.3.11 the 21^stlớp tàu
4. Chống mưa: GB 4208-2008 IP67

1.3.6 Thông số vật lý

1. Kích thước: ≤Φ260mm×360mm (C)
2. Màu sắc: Xám hải quân
3. Cân nặng: ≤20kg
4. Điện áp hoạt động: DC24V
5. Công suất tiêu thụ: ≤450W
6. Cài đặt: không cần van điều tiết.Gimbal được kết nối chắc chắn với bệ đỡ.Gimbal không có vạch chia độ bằng 0 trên hướng phương vị.
   1. Thành phần hệ thống

JH602-28015 EOSS được cung cấp cho tàu tuần tra, dùng để giám sát, theo dõi và định vị các mục tiêu trên biển và trên không.Trong khi tàu tuần tra đang thực hiện nhiệm vụ, trạng thái gimbal và video được truyền lại và hiển thị trên phần mềm;Ngoài ra, các lệnh điều khiển được gửi tới gimbal bằng phần mềm thân thiện với người dùng để thực hiện điều khiển và vận hành theo thời gian thực.
Toàn bộ hệ thống bao gồm gimbal, hộp điện tử, phần mềm vận hành và điều khiển.

1. 1. Bộ phận chống rung

Gimbal là một đơn vị cảm biến (tủ quang học) phụ thuộc vào nền tảng servo ổn định con quay hồi chuyển hai trục (độ cao và phương vị).Bộ cảm biến được trang bị camera nhiệt độ phân giải cao 640×512 MWIR với ống kính zoom liên tục 15~280mm và camera ánh sáng ban ngày HD 1920×1080, có khả năng phát hiện, nhận dạng, nhận dạng và theo dõi mục tiêu vào ban ngày và ban đêm.Gimbal có bệ được lắp đặt phía trên boong tùy theo môi trường thực tế.
Giao diện bên ngoài là đầu nối hàng không 26 chân.

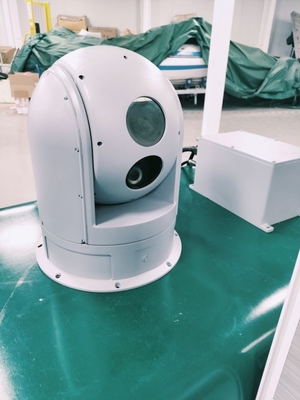

Bản đồ vật lý

​
