Nguồn gốc: | Trung Quốc |
Hàng hiệu: | JOHO |
Chứng nhận: | ISO9001:2000 |
Số mô hình: | JH640-800 |
Số lượng đặt hàng tối thiểu: | 1 BỘ |
---|---|
Giá bán: | negotiation |
chi tiết đóng gói: | Hộp đựng thiết bị an toàn tiêu chuẩn |
Thời gian giao hàng: | 2 tháng sau khi nhận được thanh toán |
Điều khoản thanh toán: | T / T, L / C |
Khả năng cung cấp: | 50 bộ / năm |
Công nghệ: | hồng ngoại | Nguồn cấp: | 24VDC |
---|---|---|---|
Độ dài tiêu cự: | Thu phóng liên tục 800~80mm | Tiêu chuẩn: | GJB |
khoảng cách hiệu quả: | 30km (mục tiêu: xe 2,3m x 2,3m) | Tính năng: | Chống Thấm Nước/Chống Thời Tiết |
Các ứng dụng: | Điều hướng, giám sát, cứu nạn | loại làm mát: | Làm mát theo chu kỳ Stirling |
Chỉ huy và kiểm soát: | RS232 | Nhiệt độ hoạt động: | -40ºC~+60ºC |
Trọng lượng: | ≤20kg | ||
Điểm nổi bật: | Camera chụp ảnh nhiệt 24VDC,Camera chụp ảnh nhiệt hồng ngoại tiêu chuẩn GJB,Camera chụp ảnh nhiệt hồng ngoại ISO9001 |

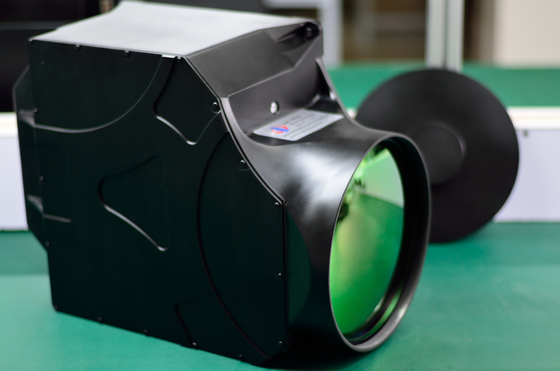

Thu phóng liên tục 800~80mmCamera ảnh nhiệt hồng ngoại làm mát
1.1Hệ thống quang học
Máy ảnh nhiệt sử dụng hệ thống quang học thu phóng liên tục sóng giữa (3,7μm ~ 4,8μm) có cấu trúc truyền dẫn đầy đủ bao gồm nhóm thấu kính cố định phía trước, nhóm thấu kính thu phóng, nhóm thấu kính bù, nhóm thấu kính cố định phía sau, nhóm thấu kính phản xạ và chuyển tiếp.Sơ đồ hệ thống quang học đề cập đến Hình 1.
Hình 1 Sơ đồ hệ thống quang học thu phóng liên tục
Nhóm thấu kính thu phóng và nhóm thấu kính bù sử dụng 2 mảnh thấu kính riêng biệt.Để đảm bảo chất lượng hình ảnh rõ nét và ổn định, khi các thấu kính thu phóng di chuyển dọc theo hướng trục, các thấu kính bù sẽ di chuyển đồng bộ với chúng để thực hiện bù theo thời gian thực.Thiết kế ổ đĩa động cơ kép cho nhóm thấu kính thu phóng và bù sáng có thể giảm âm lượng và giảm trọng lượng, đồng thời, việc sử dụng gương phản xạ để phản chiếu đường ánh sáng cũng có thể làm giảm âm lượng hơn nữa.Các thấu kính chuyển tiếp làm cho đồng tử vào nằm ở trung tâm của hệ thống, công suất tiêu cự và cỡ nòng của mỗi thấu kính đều đồng nhất để đạt được hiệu quả che chắn 100% được làm mát.
1.2máy dò
Camera nhiệt giám sát tầm xa JH640-800 chọn máy dò mảng mặt phẳng tiêu điểm được làm mát thế hệ thứ ba được nhập khẩu, đây là máy dò hiệu suất cao hoàn thiện nhất và được ứng dụng rộng rãi nhất.Mặt phẳng tiêu điểm được làm bằng vật liệu HgCdTe với phản ứng hồng ngoại sóng giữa (3,7μm~4,8μm).Khả năng phát hiện (D*) đạt.Với lợi thế về hiệu suất tốt trong vùng phổ hiệu quả và phạm vi nhiệt độ hoạt động rộng, máy dò này đã được áp dụng rộng rãi để phát hiện, giám sát, theo dõi, cảnh báo, tìm kiếm và theo dõi mục tiêu hồng ngoại trên máy bay, tàu, phương tiện và các tàu sân bay khác.
Bộ làm mát máy dò sử dụng bộ làm mát chu trình Stirling tích hợp sử dụng nguyên lý giãn nở đẳng nhiệt khí với các đặc tính đa chức năng và tuổi thọ cao. Loại bộ làm mát này có nhiều ưu điểm, chẳng hạn như cấu trúc nhỏ gọn, khối lượng nhỏ, trọng lượng nhẹ, phạm vi nhiệt độ làm mát rộng, thời gian ngắn thời gian bắt đầu, hiệu quả cao, tuổi thọ cao, dễ kiểm soát, thời gian làm việc liên tục dài, v.v.
1.3Mạch xử lý tín hiệu
1.3.1Nguyên tắc
Nếu so sánh mảng tiêu diện hồng ngoại với mắt của camera nhiệt hồng ngoại thì bảng mạch xử lý hình ảnh chính là bộ não của nó.Chức năng chính của mạch xử lý tín hiệu (SPC) là phân tích tín hiệu thời gian thực toàn diện nhằm vào các khuyết tật hình ảnh hồng ngoại.Trên cơ sở ổn định nhiệt độ của FPA, SPC đạt được các chức năng tạo tín hiệu điều khiển, tổng hợp video tiêu chuẩn, giao tiếp với PC, giao tiếp giữa người và máy, v.v. Nguyên tắc cơ bản của bảng mạch xử lý tín hiệu đề cập đến Hình 2.
thông số kỹ thuật:
máy dò |
|
máy dò |
HgCdTe FPA được làm lạnh |
điểm ảnh |
Một chế độ: 640X512 Chế độ B: 320x256 |
Dải quang phổ |
Chế độ A: 3,7μm~4,8μm Chế độ B: 3,7μm~4,8μm/7,7μm~11,0μm |
MẠNG LƯỚI |
≤25mK (ở 25℃) |
FPA Nhiệt độ hoạt động |
90K~120K |
Loại làm mát |
Làm mát theo chu kỳ Stirling |
làm mát |
≤6 phút ở 25ºC |
QUANG HỌC |
|
Độ dài tiêu cự |
80~800mm (thu phóng liên tục) F#:4 |
trường nhìn |
6,87°×5,50°~0,69°×0,55°(C x V) |
HIỂN THỊ HÌNH ẢNH |
|
Đầu Ra Video |
Video tương tự: PAL tiêu chuẩn Tần số khung hình: 25Hz Video kỹ thuật số: 14 bit LVDS |
Độ sáng & Độ tương phản |
Điều chỉnh tự động/thủ công |
phân cực |
BH&WH |
PHƯƠNG THỨC GIAO TIẾP |
|
Chỉ huy và kiểm soát |
RS232 |
NGUỒN CẤP |
|
Nguồn cấp |
24VDC/1.5A |
Phạm vi cung cấp rộng |
18V~36V |
Sự tiêu thụ năng lượng |
≤25w |
THUỘC VỀ MÔI TRƯỜNG |
|
Nhiệt độ hoạt động |
-40ºC~+60ºC |
Nhiệt độ bảo quản |
-50ºC~+70ºC |
Bằng chứng rung & sốc |
GJB150.16-86 /MIL-STD-810F-514.5 |
Kiểm tra nhiệt độ cao và thấp |
GJB 150.3-86 / MIL-STD-810F-514.5 |
VẬT LÝ |
|
Trọng lượng |
≤20kg |
Kích thước |
460mm x 230mm x 325mm(Dài x Rộng x Cao) |
Màu sắc |
oxit đen |
PHẠM VI PHÁT HIỆN |
|
Phạm vi phát hiện |
30km (mục tiêu: xe 2,3m x 2,3m) |
